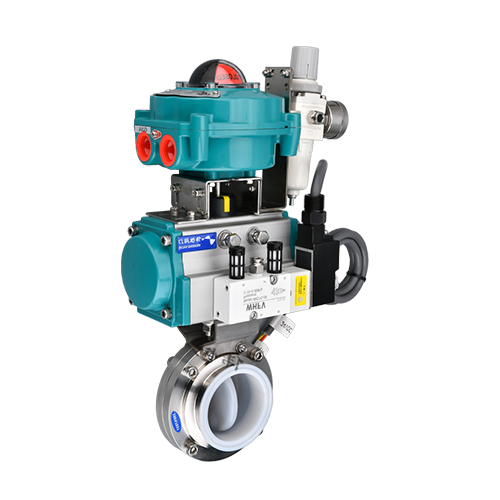

वायवीय फिल्टर, सोलनॉइड वाल्व, सिग्नल फीडबैक औरफ्लोरीन-रेखांकित तितली वाल्वहैं औद्योगिक द्रव नियंत्रण प्रणालियों में सामान्य घटक, प्रत्येक भूमिका निभाते हैं सटीक तरलता प्राप्त करने के लिए विभिन्न भूमिकाएँ और अक्सर एक साथ काम करना नियंत्रण. यहां इन घटकों का संक्षिप्त विवरण दिया गया है:
वायवीय फिल्टर: अशुद्धियों और कणों को हटाने के लिए उपयोग किया जाता है डाउनस्ट्रीम उपकरणों को संदूषण से बचाने के लिए संपीड़ित हवा और क्षति. फ़िल्टर वायवीय उपकरण की सेवा जीवन को बढ़ा सकते हैं और सिस्टम का स्थिर संचालन सुनिश्चित करें।
सोलनॉइड वाल्व: यह एक स्विचगियर है जो तरल पदार्थ के प्रवाह को नियंत्रित करता है विद्युत चुम्बकीय क्रिया के माध्यम से. सोलनॉइड वाल्व का आमतौर पर उपयोग किया जाता है स्वचालित के लिए गैसों के प्रवाह की दिशा, प्रवाह या दबाव को नियंत्रित करें नियंत्रण. वायवीय प्रणालियों में, सोलनॉइड वाल्व का उपयोग अक्सर नियंत्रण के लिए किया जाता है सिलेंडर और एयर मोटर जैसे एक्चुएटर्स की गतिविधियाँ।
सिग्नल फीडबैक: स्थिति की निगरानी और फीडबैक के लिए उपयोग किया जाता है द्रव प्रणाली के पैरामीटर, जैसे दबाव, प्रवाह, तापमान, आदि। फीडबैक डिवाइस आमतौर पर नियंत्रण प्रणाली से जुड़ा होता है निगरानी के लिए वास्तविक समय डेटा को नियंत्रक तक पहुंचाता है समायोजन.
फ्लोरीन-लाइन्ड तितली वाल्व: यह एक विशेष तितली वाल्व है, और इसके प्रमुख घटक जैसे वाल्व बॉडी और वाल्व प्लेट फ्लोरोप्लास्टिक का उपयोग करते हैं (जैसे पीटीएफई) अस्तर सामग्री के रूप में। क्योंकि फ्लोरोप्लास्टिक्स है उत्कृष्ट संक्षारण प्रतिरोध, फ्लोरीन-लाइन वाले तितली वाल्व हैं एसिड जैसे संक्षारक मीडिया से निपटने के लिए विशेष रूप से उपयुक्त क्षार, आदि तितली वाल्व में ही विशेषताएं हैं सरल संरचना, हल्का संचालन, और छोटा प्रवाह प्रतिरोध, और है अक्सर तरल पदार्थों को काटने, विनियमित करने और मोड़ने के लिए उपयोग किया जाता है।
औद्योगिक स्वचालन प्रणालियों में, इन घटकों का उपयोग अक्सर किया जाता है सटीक द्रव नियंत्रण प्राप्त करने के लिए संयोजन। उदाहरण के लिए, वायवीय फिल्टर सोलनॉइड वाल्व को संदूषण से बचाते हैं, सोलनॉइड वाल्व होते हैं फ्लोरीन-रेखांकित तितली के खुलने और बंद होने को नियंत्रित करने के लिए उपयोग किया जाता है वाल्व और सिग्नल फीडबैक वास्तविक समय प्रणाली की स्थिति प्रदान करते हैं जानकारी. यह संयोजन कुशल, विश्वसनीय और सुरक्षित प्रदान करता है द्रव नियंत्रण समाधान.
यह ध्यान दिया जाना चाहिए कि विशिष्ट उपकरण चयन और कॉन्फ़िगरेशन को वास्तविक एप्लिकेशन परिदृश्यों के आधार पर निर्धारित किया जाना चाहिए और द्रव विशेषताएँ। उसी समय, स्थापना के दौरान, उपयोग और रखरखाव, प्रासंगिक तकनीकी विनिर्देश और सुरक्षा सामान्य संचालन सुनिश्चित करने के लिए संचालन प्रक्रियाओं का पालन किया जाना चाहिए और सिस्टम की सुरक्षा. वायवीय फिल्टर, सोलनॉइड वाल्व, सिग्नल प्रतिक्रियाएँ औरफ्लोरीन-रेखांकित तितली वाल्वहैं औद्योगिक द्रव नियंत्रण प्रणालियों में सामान्य घटक, प्रत्येक भूमिका निभाते हैं सटीक तरलता प्राप्त करने के लिए विभिन्न भूमिकाएँ और अक्सर एक साथ काम करना नियंत्रण. यहां इन घटकों का संक्षिप्त विवरण दिया गया है:
वायवीय फिल्टर: अशुद्धियों और कणों को हटाने के लिए उपयोग किया जाता है डाउनस्ट्रीम उपकरणों को संदूषण से बचाने के लिए संपीड़ित हवा और क्षति. फ़िल्टर वायवीय उपकरण की सेवा जीवन को बढ़ा सकते हैं और सिस्टम का स्थिर संचालन सुनिश्चित करें।
सोलनॉइड वाल्व: यह एक स्विचगियर है जो तरल पदार्थ के प्रवाह को नियंत्रित करता है विद्युत चुम्बकीय क्रिया के माध्यम से. सोलनॉइड वाल्व का आमतौर पर उपयोग किया जाता है स्वचालित के लिए गैसों के प्रवाह की दिशा, प्रवाह या दबाव को नियंत्रित करें नियंत्रण. वायवीय प्रणालियों में, सोलनॉइड वाल्व का उपयोग अक्सर नियंत्रण के लिए किया जाता है सिलेंडर और एयर मोटर जैसे एक्चुएटर्स की गतिविधियाँ।
सिग्नल फीडबैक: स्थिति की निगरानी और फीडबैक के लिए उपयोग किया जाता है द्रव प्रणाली के पैरामीटर, जैसे दबाव, प्रवाह, तापमान, आदि। फीडबैक डिवाइस आमतौर पर नियंत्रण प्रणाली से जुड़ा होता है निगरानी के लिए वास्तविक समय डेटा को नियंत्रक तक पहुंचाता है समायोजन.
फ्लोरीन-लाइन्ड तितली वाल्व: यह एक विशेष तितली वाल्व है, और इसके प्रमुख घटक जैसे वाल्व बॉडी और वाल्व प्लेट फ्लोरोप्लास्टिक का उपयोग करते हैं (जैसे पीटीएफई) अस्तर सामग्री के रूप में। क्योंकि फ्लोरोप्लास्टिक्स है उत्कृष्ट संक्षारण प्रतिरोध, फ्लोरीन-लाइन वाले तितली वाल्व हैं एसिड जैसे संक्षारक मीडिया से निपटने के लिए विशेष रूप से उपयुक्त क्षार, आदि तितली वाल्व में ही विशेषताएं हैं सरल संरचना, हल्का संचालन, और छोटा प्रवाह प्रतिरोध, और है अक्सर तरल पदार्थों को काटने, विनियमित करने और मोड़ने के लिए उपयोग किया जाता है।
औद्योगिक स्वचालन प्रणालियों में, इन घटकों का उपयोग अक्सर किया जाता है सटीक द्रव नियंत्रण प्राप्त करने के लिए संयोजन। उदाहरण के लिए, वायवीय फिल्टर सोलनॉइड वाल्व को संदूषण से बचाते हैं, सोलनॉइड वाल्व होते हैं फ्लोरीन-रेखांकित तितली के खुलने और बंद होने को नियंत्रित करने के लिए उपयोग किया जाता है वाल्व और सिग्नल फीडबैक वास्तविक समय प्रणाली की स्थिति प्रदान करते हैं जानकारी. यह संयोजन कुशल, विश्वसनीय और सुरक्षित प्रदान करता है द्रव नियंत्रण समाधान.
यह ध्यान दिया जाना चाहिए कि विशिष्ट उपकरण चयन और कॉन्फ़िगरेशन को वास्तविक एप्लिकेशन परिदृश्यों के आधार पर निर्धारित किया जाना चाहिए और द्रव विशेषताएँ। उसी समय, स्थापना के दौरान, उपयोग और रखरखाव, प्रासंगिक तकनीकी विनिर्देश और सुरक्षा सामान्य संचालन सुनिश्चित करने के लिए संचालन प्रक्रियाओं का पालन किया जाना चाहिए और सिस्टम की सुरक्षा. वायवीय फिल्टर, सोलनॉइड वाल्व, सिग्नल प्रतिक्रियाएँ औरफ्लोरीन-रेखांकित तितली वाल्वहैं औद्योगिक द्रव नियंत्रण प्रणालियों में सामान्य घटक, प्रत्येक भूमिका निभाते हैं सटीक तरलता प्राप्त करने के लिए विभिन्न भूमिकाएँ और अक्सर एक साथ काम करना नियंत्रण. यहां इन घटकों का संक्षिप्त विवरण दिया गया है:
वायवीय फिल्टर: अशुद्धियों और कणों को हटाने के लिए उपयोग किया जाता है डाउनस्ट्रीम उपकरणों को संदूषण से बचाने के लिए संपीड़ित हवा और क्षति. फ़िल्टर वायवीय उपकरण की सेवा जीवन को बढ़ा सकते हैं और सिस्टम का स्थिर संचालन सुनिश्चित करें।
सोलनॉइड वाल्व: यह एक स्विचगियर है जो तरल पदार्थ के प्रवाह को नियंत्रित करता है विद्युत चुम्बकीय क्रिया के माध्यम से. सोलनॉइड वाल्व का आमतौर पर उपयोग किया जाता है स्वचालित के लिए गैसों के प्रवाह की दिशा, प्रवाह या दबाव को नियंत्रित करें नियंत्रण. वायवीय प्रणालियों में, सोलनॉइड वाल्व का उपयोग अक्सर नियंत्रण के लिए किया जाता है सिलेंडर और एयर मोटर जैसे एक्चुएटर्स की गतिविधियाँ।
सिग्नल फीडबैक: स्थिति की निगरानी और फीडबैक के लिए उपयोग किया जाता है द्रव प्रणाली के पैरामीटर, जैसे दबाव, प्रवाह, तापमान, आदि। फीडबैक डिवाइस आमतौर पर नियंत्रण प्रणाली से जुड़ा होता है निगरानी के लिए वास्तविक समय डेटा को नियंत्रक तक पहुंचाता है समायोजन.
फ्लोरीन-लाइन्ड तितली वाल्व: यह एक विशेष तितली वाल्व है, और इसके प्रमुख घटक जैसे वाल्व बॉडी और वाल्व प्लेट फ्लोरोप्लास्टिक का उपयोग करते हैं (जैसे पीटीएफई) अस्तर सामग्री के रूप में। क्योंकि फ्लोरोप्लास्टिक्स है उत्कृष्ट संक्षारण प्रतिरोध, फ्लोरीन-लाइन वाले तितली वाल्व हैं एसिड जैसे संक्षारक मीडिया से निपटने के लिए विशेष रूप से उपयुक्त क्षार, आदि तितली वाल्व में ही विशेषताएं हैं सरल संरचना, हल्का संचालन, और छोटा प्रवाह प्रतिरोध, और है अक्सर तरल पदार्थों को काटने, विनियमित करने और मोड़ने के लिए उपयोग किया जाता है।
औद्योगिक स्वचालन प्रणालियों में, इन घटकों का उपयोग अक्सर किया जाता है सटीक द्रव नियंत्रण प्राप्त करने के लिए संयोजन। उदाहरण के लिए, वायवीय फिल्टर सोलनॉइड वाल्व को संदूषण से बचाते हैं, सोलनॉइड वाल्व होते हैं फ्लोरीन-रेखांकित तितली के खुलने और बंद होने को नियंत्रित करने के लिए उपयोग किया जाता है वाल्व और सिग्नल फीडबैक वास्तविक समय प्रणाली की स्थिति प्रदान करते हैं जानकारी. यह संयोजन कुशल, विश्वसनीय और सुरक्षित प्रदान करता है द्रव नियंत्रण समाधान.
यह ध्यान दिया जाना चाहिए कि विशिष्ट उपकरण चयन और कॉन्फ़िगरेशन को वास्तविक एप्लिकेशन परिदृश्यों के आधार पर निर्धारित किया जाना चाहिए और द्रव विशेषताएँ। उसी समय, स्थापना के दौरान, उपयोग और रखरखाव, प्रासंगिक तकनीकी विनिर्देश और सुरक्षा सामान्य संचालन सुनिश्चित करने के लिए संचालन प्रक्रियाओं का पालन किया जाना चाहिए और सिस्टम की सुरक्षा.
तकनीकी दायरा
तापमान सीमा: 0°C~150°C.
कार्य दबाव: वैक्यूम ~ 16 एमपीए (20 डिग्री सेल्सियस)
लागू तरल पदार्थ: अत्यधिक मजबूत रासायनिक संक्षारक संप्रेषित कर सकते हैं मीडिया, उच्च तापमान, वैक्यूम प्रतिरोध, घिसाव का सामना कर सकता है प्रतिरोध, और विरोधी स्थैतिक हो सकता है।
अनुप्रयोग क्षेत्र: इंजेक्शन, टीके, खाद्य स्वच्छता, में उपयोग किया जाता है पेय पदार्थ, फार्मास्यूटिकल्स, रासायनिक रसायन, जीव विज्ञान, लिथियम बैटरी, सेमीकंडक्टर इंजीनियरिंग और अन्य उद्योग।
मानकों के अनुरूप: एफडीए और यूएसपी प्रमाणपत्रों को पूरा करता है।
फ्लोरीन-लाइन वाले वाल्व, जिन्हें फ्लोरोप्लास्टिक-लाइन के रूप में भी जाना जाता है
संक्षारण प्रतिरोधी वाल्व, पीटीएफई या पीएफए (या प्रोफाइल) से बने होते हैं
संसाधित) स्टील या लोहे की आंतरिक दीवार पर मोल्डिंग (या जड़ना) द्वारा
वाल्व दबाव बीयरिंग (वही विधि अस्तर पर लागू होती है
विभिन्न दबाव वाहिकाओं और पाइपलाइन सहायक उपकरण) या बाहरी सतह
वाल्व अस्तर का, और मजबूत संक्षारण में इसके अद्वितीय गुणों का उपयोग करना
विभिन्न वाल्व और दबाव वाहिकाओं को बनाने के लिए प्रतिरोध मीडिया।
फ्लोरीन-लाइन वाले वाल्व सभी स्थानों के लिए अस्तर प्रक्रिया का उपयोग कर सकते हैं वाल्व बॉडी में माध्यम और अस्तर सामग्री द्वारा पहुंचा जा सकता है आम तौर पर FEP (F46) और PCTFE (F3) जैसे फ्लोरोप्लास्टिक्स से बने होते हैं, जिसे सल्फ्यूरिक एसिड की विभिन्न सांद्रता पर लागू किया जा सकता है, हाइड्रोक्लोरिक एसिड, हाइड्रोफ्लोरिक एसिड, एक्वा रेजिया और विभिन्न कार्बनिक एसिड, मजबूत एसिड, मजबूत ऑक्सीडेंट और अन्य संक्षारक मीडिया और अन्य पाइपलाइन. हालाँकि, फ्लोरीन-लाइन वाले वाल्व तापमान द्वारा सीमित होते हैं, केवल -50°C~150°C के बीच के माध्यमों के लिए उपयुक्त, कृपया हमसे परामर्श लें विवरण के लिए ग्राहक सेवा।
जिन वाल्वों को फ्लोरीन प्लास्टिक से पंक्तिबद्ध बनाया जा सकता है उनमें शामिल हैं: फ्लोरीन-रेखांकित तितली वाल्व,फ्लोरीन-लाइन वाले बॉल वाल्व, फ्लोरीन-लाइन्ड ग्लोब वाल्व,फ्लोरीन-लाइन वाले डायाफ्राम वाल्व, फ्लोरीन-लाइन वाले गेट वाल्व, फ्लोरीन-लाइन वाले प्लग वाल्व,फ्लोरीन युक्त पाइप फिटिंग、फ्लोरीन युक्त जोड़आदि, और सहायक उपकरण में शामिल हैं (इलेक्ट्रिक, वायवीय, विद्युत चुम्बकीय, विस्फोट-प्रूफ, फ़िल्टरिंग, समायोजन, रिमोट स्वचालित नियंत्रण और अन्य कार्य)।
| पीटीएफई-पॉलीटेट्राफ्लुओरोएथिलीन के गुण | |
| उच्च तापमान प्रतिरोध | ऑपरेटिंग तापमान 250°C तक है |
| कम तापमान के प्रति प्रतिरोधी | इसमें अच्छी यांत्रिक कठोरता है और तापमान -196 डिग्री सेल्सियस तक गिरने पर भी 5% की लम्बाई बनाए रखता है |
| यह गैर विषैला है | इसमें शारीरिक जड़ता होती है और लंबे समय तक शरीर में प्रत्यारोपित कृत्रिम रक्त वाहिकाओं और अंगों के कारण कोई प्रतिकूल प्रतिक्रिया नहीं होती है |
| यांत्रिक विशेषताएं | यह ठोस पदार्थों में सबसे छोटा सतह तनाव है, किसी भी पदार्थ से चिपकता नहीं है, और इसका घर्षण गुणांक बेहद छोटा है, पॉलीथीन का केवल 1/5 है, जो पेरफ्लूरोकार्बन सतहों की एक महत्वपूर्ण विशेषता है। क्योंकि फ़्लोरोकार्बन-कार्बन श्रृंखला का अंतर-आणविक बल बेहद कम है, PTFE नॉन-स्टिक है |
| उत्कृष्ट इन्सुलेशन प्रदर्शन | अख़बार फिल्म की एक मोटी परत 1500V उच्च वोल्टेज का प्रतिरोध करने के लिए पर्याप्त है, |
| रासायनिक और मौसम प्रतिरोध | टेफ्लॉन पिघली हुई क्षार धातुओं को छोड़कर किसी भी रासायनिक एजेंट के प्रति वस्तुतः प्रतिरक्षित है। उदाहरण के लिए, जब सांद्र सल्फ्यूरिक एसिड, नाइट्रिक एसिड, हाइड्रोक्लोरिक एसिड या यहां तक कि एक्वा रेजिया में उबाला जाता है, तो इसका वजन और गुण नहीं बदलते हैं, और यह सभी सॉल्वैंट्स में लगभग अघुलनशील होता है, और केवल 300 डिग्री सेल्सियस से ऊपर पेरांकेन (लगभग 0.1 ग्राम / 100 ग्राम) में थोड़ा घुलनशील होता है। |
| उत्कृष्ट मौसम प्रतिरोध | यह नमी को अवशोषित नहीं करता है, गैर-दहनशील है, ऑक्सीजन और पराबैंगनी किरणों के लिए बेहद स्थिर है, और प्लास्टिक के बीच सबसे अच्छा उम्र बढ़ने वाला जीवन है। |
| विद्युत प्रदर्शन | टेफ्लॉन में व्यापक आवृत्ति रेंज में कम ढांकता हुआ स्थिरांक और ढांकता हुआ नुकसान होता है, साथ ही उच्च ब्रेकडाउन वोल्टेज, वॉल्यूमेट्रिक प्रतिरोधकता और चाप प्रतिरोध भी होता है। |
| मॉडल प्रतिनिधित्व विधि | ||||||||||||
| क | -600 | —प्रश्न 1 | -सी1 | -एफ | —16 | -पी | —25 | —D1 | -बी | —W2 | —पा | -l |
| >1. वेइहेंग ब्रांड | >2. ड्राइव मोड | >3. वाल्व शरीर का प्रकार | >4. कनेक्शन विधि | >5. सीलिंग सामग्री | >6. नाममात्र का दबाव | >7. वाल्व बॉडी सामग्री | >8. नॉमिनल डायामीटर | >9. नियंत्रण मोड | >10. विस्फोट रोधी स्तर | —20~150℃ | >12. सहायक विकल्प | >13. तीन प्रवाह |
| 1~7 अनिवार्य विकल्प, 8~13 वैकल्पिक | ||||||||||||
| 1 कोडनेम | 5 कोडनेम | सीलबंद सामग्री | 10 कोड | विस्फोट रोधी रेटिंग | |
| क | वेइहेंग ब्रांड | एफ | पीटीएफई | बी | ExdIl BT4 जीबी विस्फोटरोधी और विस्फोटरोधी प्रकार |
| पी.पी.एल | पैरा-पॉलीफेनिलीन | बीजेड | ExdllCT5 Gb विस्फोट-प्रूफ और विस्फोट-प्रूफ प्रकार | ||
| 2 कोडनेम | ड्राइव मोड | एच | धातु कठोर सील | ईसा पूर्व | Exdll CT6 Gb विस्फोटरोधी और विस्फोटरोधी प्रकार |
| 600 | वायवीय एक्चुएटर श्रृंखला | वाई | सीमेंटेड कार्बाइड | बी.एम. | ExmbllT4 जीबी कास्ट विस्फोट-प्रूफ प्रकार |
| 900 | इलेक्ट्रिक एक्चुएटर सिस्टम | X1 | डिंग किंग रबर एनबीआर | बी ० ए | Exiall CT6Ga आंतरिक रूप से सुरक्षित और विस्फोट-प्रूफ |
| 2001 | कॉलम प्लास्टिक एक्चुएटर कोण सीट वाल्व श्रृंखला | कपड़े | प्राकृतिक रबर एन.आर | ||
| 2002 | स्टेनलेस स्टील एक्चुएटर कोण सीट वाल्व श्रृंखला | Kz | ईपीडीएम | 11 कोडनेम | मध्यम तापमान |
| क्च | विटन रबर एफपीएम | W1 | -20-80C | ||
| 3 कोडनेम | शरीर के प्रकार | इसे खरोंचो | खाद्य ग्रेड सिलिकॉन रबर एसआई | डब्ल्यू 2 | -20-150C |
| Q1 | दोतरफा वाल्व | F46 | पूरी तरह से पंक्तिबद्ध पॉलीपरफ्लुओरोएथिलीन एफईपी | और | -20-250C |
| उल्टी करना | तीन तरफा वाल्व | पीएफए | घुलनशील पीटीएफई पीएफए के साथ पूरी तरह से पंक्तिबद्ध | W4 | -29-425C |
| Kz | चार तरफ़ा वाल्व | एफसीएच | पूरी तरह से पंक्तिबद्ध PTFE | W5 | -29-650C |
| क्च | स्थिर गेंद वाल्व | एन | नायलॉन | वाट | -196-60C |
| Q5 | वि गेंद | टीसी | पंक्तिबद्ध सिरेमिक | ...... | ...... |
| मेँ खाता हूँ | लो प्रोफाइल बॉल वाल्व | जे | रबर ही पर्त | इसमें एक विशेष तापमान होता है जिसे ग्राहकों की आवश्यकताओं के अनुसार डिजाइन और निर्मित किया जा सकता है | |
| नाव | सेनेटरी ग्रेड बॉल वाल्व | तिरछी | पॉलीथर ईथर कीटोन | ||
| न्यायाधीश | प्लास्टिक बॉल वाल्व | डब्ल्यू | जब अंगूठी | 12 कोडनेम | सहायक सामग्री का चयन |
| प्रश्न 9 | उच्च वैक्यूम बॉल वाल्व | ...... | ...... | बी 1 | 2-स्थिति, 3-तरफ़ा सोलनॉइड वाल्व |
| Q10 | पूरे गांव में फ्लोरीन बॉल वाल्व | अन्य विशेष सीलिंग सामग्री को ग्राहकों की आवश्यकताओं के अनुसार डिजाइन और निर्मित किया जा सकता है | देहात | 2-पोजीशन 5-वे सोलनॉइड वाल्व | |
| प्रश्न 11 | क्रायोजेनिक बॉल वाल्व | बेचना | 2-पोजीशन 3-वे विस्फोट रोधी सोलनॉइड वाल्व | ||
| प्रश्न12 | इंसुलेटेड बॉल वाल्व | 6 कोडनेम | नाममात्र का दबाव | बीसीएच | 2-पोजीशन 5-वे विस्फोट रोधी सोलनॉइड वाल्व |
| प्रश्न 13 | विलक्षण अर्धगोलाकार वाल्व | ...... | ...... | बी5 | फ़िल्टर दबाव कम करने वाला वाल्व |
| प्रश्न14 | टैंक तल वाल्व | बी.एससी | सीमा परिवर्तन | ||
| प्रश्न 15 | सिरेमिक बॉल वाल्व | 7 कोडनेम | शरीर की सामग्री | Bsht | विस्फोट रोधी सीमा स्विच |
| डी1 | सेंटरलाइन नरम-मुहरबंद तितली वाल्व | क्यू | तन्य लौह HT200 | बी8 | हाथ हेरफेर तंत्र |
| दस्तक | 3. विलक्षण तितली वाल्व | सी | कार्बन स्टील | देखना | सुनने का यंत्र |
| मुझे | स्वच्छता तितली वाल्व | पी | स्टेनलेस स्टील 304 | ...... | ...... |
| बेटी | प्लास्टिक तितली वाल्व | आर | स्टेनलेस स्टील 316 | ||
| डी5 | वेंटिलेशन तितली वाल्व | पी एल | स्टेनलेस स्टील 304L | 13 कोडनेम | तीन प्रवाह |
| डी6 | पूरे गांव में फ्लोरीन तितली वाल्व | आर एल | स्टेनलेस स्टील 316L | एल | टी एल-टाइप बीसी स्विचिंग |
| डी7 | उच्च वैक्यूम तितली वाल्व | यू | पीवीसी यूपीवीसी | टी1 | टी-टाइप सी-पोर्ट स्विच |
| डी8 | पाउडर तितली वाल्व | पीपी | प्रबलित पॉलीप्रोपाइलीन आरपीपी | टी2 | टी टी-टाइप एबी स्विचिंग |
| जेड 1 | गेट वाल्व | एल | एल्यूमीनियम मिश्र धातु | टी | टी टी-टाइप एसी स्विचिंग |
| Z2 | चाकू गेट वाल्व | ...... | ...... | वस्तु | टी-टाइप बी-पोर्ट स्विच |
| जे1 | विश्व वाल्व | अन्य विशेष वाल्व बॉडी सामग्री को ग्राहकों की आवश्यकताओं के अनुसार डिजाइन और निर्मित किया जा सकता है | |||
| जे2 | धौंकनी कट स्टॉप वाल्व | ||||
| जे 3 | कोण सीट वाल्व | 8 कोडनेम | इसे पथ कहा जाता है | ||
| एफ1 | ऊपर की ओर विस्तार डिस्चार्ज वाल्व | ...... | ...... | ||
| कक्षा | नीचे की ओर डिस्चार्ज वाल्व | ||||
| अन्य विशेष वाल्व बॉडी सामग्री को ग्राहकों की आवश्यकताओं के अनुसार डिजाइन और निर्मित किया जा सकता है | 9 कोड | नियंत्रण मोड | |||
| जेड | मानक स्विच प्रकार | ||||
| 4 कोडनेम | संबंध | टी1 | इंटीग्रल स्विचिंग प्रकार | ||
| सी 1 | नट | टी2 | समग्र समायोजन | ||
| सी2 | आदेश से | टी | RS485 बस प्रकार | ||
| टीज़ | पुरुष धागा | डी1 | दुगना अभिनय | ||
| दर्पण | निकला हुआ | दस्तक | डबल-अभिनय समायोजन प्रकार | ||
| C5 | केएफ वैक्यूम चक | ई 1 | यूनी-एक्टिंग सामान्य रूप से बंद है | ||
| टी.एस.एच | वेल्ड | ओह | एकल-अभिनय सामान्य रूप से बंद विनियमन प्रकार | ||
| संख्या | जोड़ी क्लिप | ईज़ी | एकल अभिनय और हमेशा खुला | ||
| सी 8 | क्लैंप | इच | एकल-अभिनय सामान्य रूप से खुला समायोजन प्रकार | ||
वायवीय फ़िल्टर सोलेनॉइड वाल्व सिग्नल फीडबैक फ्लोरीन बटरफ्लाई वाल्व: एक व्यापक गाइड
वायवीय फिल्टर सोलेनॉइड वाल्व सिग्नल फीडबैक फ्लोरीन बटरफ्लाई वाल्वएक उन्नत वाल्व है जिसे विभिन्न औद्योगिक अनुप्रयोगों में तरल पदार्थ के प्रवाह को नियंत्रित करने के लिए डिज़ाइन किया गया है। की परिशुद्धता का संयोजनवायवीय नियंत्रणके रासायनिक प्रतिरोध के साथएक अधातु तत्त्वयह वाल्व चुनौतीपूर्ण वातावरण में बेहतर प्रदर्शन प्रदान करता है। इसकासंकेत प्रतिक्रिया प्रणालीसटीक संचालन सुनिश्चित करता है, जबकि यहऊर्जा-कुशल डिज़ाइनपरिचालन लागत को कम करने में मदद करता है।
यह मार्गदर्शिका प्रमुख विशेषताओं को कवर करेगी,तकनीकी निर्देश,स्थापना निर्देश, औरवारंटी नीतिइस उच्च-प्रदर्शन वाल्व के लिए, जो इसे उद्योगों के लिए एक मूल्यवान संसाधन बनाता हैरासायनिक प्रसंस्करण,दवाइयों, औरतेल एवं गैस.
न्यूमेटिक फिल्टर सोलेनॉइड वाल्व सिग्नल फीडबैक फ्लोरीन बटरफ्लाई वाल्व की असाधारण विशेषताओं में से एक इसकी हैऊर्जा-बचत डिजाइन. यह वायु प्रवाह को अनुकूलित करके और द्रव प्रणालियों पर सटीक नियंत्रण प्रदान करके ऊर्जा खपत को कम करता है। वाल्व के वायवीय एक्चुएटर को पारंपरिक इलेक्ट्रिक एक्चुएटर्स की तुलना में कम ऊर्जा की आवश्यकता होती है, जो कई औद्योगिक अनुप्रयोगों के लिए एक हरित, लागत प्रभावी विकल्प प्रदान करता है।
फ्लोरीन अस्तरसंक्षारण और रासायनिक क्षरण के लिए बेजोड़ प्रतिरोध प्रदान करता है, जिससे वाल्व आक्रामक रसायनों और एसिड से निपटने के लिए आदर्श बन जाता है। यह टिकाऊ अस्तर दीर्घकालिक विश्वसनीयता सुनिश्चित करता है, जिससे बार-बार रखरखाव और प्रतिस्थापन की आवश्यकता कम हो जाती है।
ए से सुसज्जितसंकेत प्रतिक्रिया प्रणाली, यह वाल्व वाल्व स्थिति की वास्तविक समय की निगरानी की अनुमति देता है। यह सुनिश्चित करता है कि वाल्व संकेतों को नियंत्रित करने के लिए जल्दी और सटीक रूप से प्रतिक्रिया करता है, जिससे अत्यधिक कुशल प्रवाह नियंत्रण समाधान मिलता है।
चोटा सा वाल्वडिज़ाइन एक कॉम्पैक्ट, हल्का समाधान प्रदान करता है जो तंग स्थानों में स्थापना की अनुमति देता है। यह इसे सीमित स्थान वाले सिस्टम के लिए आदर्श बनाता है, जैसेस्किड-माउंटेड सिस्टमयाकॉम्पैक्ट पाइपिंग सेटअप.
| विनिर्देश | कीमत |
|---|---|
| वाल्व प्रकार | वायवीय तितली वाल्व |
| शरीर की सामग्री | स्टेनलेस स्टील, कार्बन स्टील |
| अस्तर सामग्री | फ्लोरोपोलिमर (पीटीएफई, पीएफए) |
| एक्चुएशन प्रकार | वायवीय (सोलेनॉइड) |
| प्रवाह नियंत्रण | चालू/बंद और मॉड्यूलेटिंग |
| दबाव सीमा | 0.5 से 16 एमपीए |
| तापमान की रेंज | -20°C से 180°C |
| आकार सीमा | 2 से 24 इंच |
| कनेक्शन समाप्त करें | निकला हुआ किनारा, पिरोया हुआ |
| सिग्नल फीडबैक | हाँ |
| आवेदन | रासायनिक प्रसंस्करण, जल उपचार, भोजन और पेय पदार्थ |
| ऊर्जा की बचत | हाँ |
न्यूमेटिक फिल्टर सोलेनॉइड वाल्व सिग्नल फीडबैक फ्लोरीन बटरफ्लाई वाल्व का अनुपालन करता हैअंतर्राष्ट्रीय ऊर्जा दक्षता मानक, जिसमें ISO 50001 और स्थानीय पर्यावरण नियम शामिल हैं। इसका डिज़ाइन विश्वसनीय प्रदर्शन बनाए रखते हुए ऊर्जा के उपयोग को अधिकतम करता है, हवा की खपत को कम करता है।
वाल्व का वायवीय एक्चुएटर कुशलतापूर्वक संपीड़ित हवा का उपयोग करता है, जिससे विद्युत समकक्षों की तुलना में संचालन के लिए कम ऊर्जा की आवश्यकता होती है। इससे परिणाम कम हो जाता हैऊर्जा की खपतऔर व्यवसायों के लिए परिचालन लागत।
यह करने की क्षमताप्रवाह को व्यवस्थित करेंयह सुनिश्चित करता है कि वाल्व अत्यधिक ऊर्जा बर्बाद किए बिना बदलती सिस्टम मांगों को समायोजित कर सकता है। वाल्व के खुलने और बंद होने को सटीक रूप से नियंत्रित करके, यह प्रक्रिया की आवश्यकताओं के अनुरूप द्रव प्रवाह को अनुकूलित करता है।
अपनी कम ऊर्जा खपत और स्थायित्व के कारण, यह वाल्व कम करने में योगदान देता हैकार्बन पदचिह्नऔद्योगिक परिचालन का. यह उन उद्योगों के लिए एक स्थायी समाधान है जो अपने पर्यावरणीय प्रभाव को कम करना चाहते हैं।
न्यूमेटिक फिल्टर सोलेनॉइड वाल्व सिग्नल फीडबैक फ्लोरीन बटरफ्लाई वाल्व की उचित स्थापना इष्टतम प्रदर्शन और दीर्घायु के लिए महत्वपूर्ण है। स्थापना के लिए इन विस्तृत चरणों का पालन करें:
वाल्व का निरीक्षण करें:स्थापना से पहले, यह सुनिश्चित करने के लिए वाल्व का निरीक्षण करें कि शिपिंग के दौरान कोई क्षति न हो। किसी भी दरार या घिसाव के लिए फ्लोरीन अस्तर की जाँच करें।
सिस्टम बंद करें # सिस्टम बंद हो जाना:स्थापना शुरू करने से पहले सुनिश्चित करें कि द्रव प्रणाली दबाव रहित और पृथक है।
पाइपिंग साफ़ करें:वाल्व संचालन को प्रभावित करने वाले किसी भी मलबे, गंदगी या दूषित पदार्थों को हटाने के लिए पाइपिंग को साफ करें।
वाल्व को किसी भी अभिविन्यास (क्षैतिज या ऊर्ध्वाधर) में स्थापित किया जा सकता है, लेकिन वाल्व को एक्चुएटर की स्थिति के साथ स्थापित करने की अनुशंसा की जाती हैलंबवत ऊपर की ओरइष्टतम जल निकासी और प्रदर्शन सुनिश्चित करने के लिए।
निकला हुआ किनारा कनेक्शन:यदि फ़्लैंज कनेक्शन का उपयोग कर रहे हैं, तो सुनिश्चित करें कि फ़्लैंज वाल्व के फ़्लैंज छेद के साथ संरेखित हैं।
थ्रेडेड कनेक्शन:थ्रेडेड कनेक्शन के लिए, लीक को रोकने और टाइट सील सुनिश्चित करने के लिए उपयुक्त थ्रेड सीलेंट लगाएं।
कनेक्ट करेंसोलनॉइड एक्चुएटरवायवीय प्रणाली के लिए. सुनिश्चित करें कि वाल्व एक्चुएटर के संदूषण को रोकने के लिए हवा की आपूर्ति साफ, सूखी और फ़िल्टर की गई है।
सिग्नल फीडबैक वायरिंग:वाल्व की स्थिति की सटीक निगरानी और नियंत्रण की अनुमति देने के लिए वाल्व के सिग्नल फीडबैक सिस्टम को नियंत्रण प्रणाली से कनेक्ट करें।
रिसाव परीक्षण:एक बार इंस्टॉल हो जाने पर, प्रदर्शन करेंदबाव परीक्षणसभी कनेक्शन बिंदुओं पर लीक की जाँच करना।
परिचालन परीक्षण:संकेतों को नियंत्रित करने के लिए सुचारू संचालन और प्रतिक्रिया सुनिश्चित करने के लिए वाल्व को कई बार खोलें और बंद करें।
अंशांकन:वाल्व स्थिति की सटीक रिपोर्टिंग सुनिश्चित करने के लिए सिग्नल फीडबैक सिस्टम को कैलिब्रेट करें।
न्यूमेटिक फिल्टर सोलेनॉइड वाल्व सिग्नल फीडबैक फ्लोरीन बटरफ्लाई वाल्व एक के साथ आता है2 साल की वारंटीखरीद की तारीख से. यह वारंटी सामान्य परिचालन स्थितियों के तहत सामग्री या कारीगरी में किसी भी दोष को कवर करती है।
वाल्व बॉडी और अस्तर:फ्लोरीन अस्तर और वाल्व बॉडी को सामग्री या विनिर्माण दोषों में दोषों के लिए कवर किया जाता है।
एक्चुएशन सिस्टम:न्युमेटिक एक्चुएटर और सोलनॉइड वाल्व सामग्री में दोष या ऑपरेशन के दौरान विफलता के लिए कवर किए जाते हैं।
वारंटी में शामिल नहीं है:
अनुचित स्थापना या दुरुपयोग के कारण होने वाली क्षति।
सील, गास्केट, या अन्य उपभोज्य भागों का टूटना।
अनुशंसित परिचालन सीमा से परे रासायनिक संदूषण या चरम स्थितियों के संपर्क के कारण क्षति।
वारंटी का दावा शुरू करने के लिए, कृपया निम्नलिखित जानकारी के साथ निर्माता की सहायता टीम से संपर्क करें:
उत्पाद क्रमांक
खरीद का प्रमाण
मुद्दे का विवरण
एप्रतिस्थापन वाल्वयामरम्मतवारंटी दावे के मूल्यांकन के आधार पर प्रदान किया जाएगा।
वायवीय फिल्टर सोलेनॉइड वाल्व सिग्नल फीडबैक फ्लोरीन बटरफ्लाई वाल्वइसका व्यापक रूप से उन उद्योगों में उपयोग किया जाता है जहां सटीक प्रवाह नियंत्रण और रासायनिक प्रतिरोध आवश्यक है। कुछ सामान्य अनुप्रयोगों में शामिल हैं:
औद्योगिक पाइपलाइनों में आक्रामक रसायनों, एसिड और सॉल्वैंट्स को नियंत्रित करने के लिए उपयोग किया जाता है।
जल उपचार संयंत्रों में प्रवाह को नियंत्रित करने के लिए आदर्श, जहां सटीक प्रवाह विनियमन महत्वपूर्ण है।
खाद्य उत्पादन लाइनों में तरल पदार्थों को संभालने के लिए उपयुक्त, जिनके लिए गैर-दूषित, स्वच्छता वाल्व समाधान की आवश्यकता होती है।
फार्मास्युटिकल विनिर्माण में महत्वपूर्ण जहां संदूषण-मुक्त संचालन आवश्यक है।
वायवीय फिल्टर सोलेनॉइड वाल्व सिग्नल फीडबैक फ्लोरीन बटरफ्लाई वाल्वपरिशुद्धता, ऊर्जा दक्षता और स्थायित्व की आवश्यकता वाले उद्योगों के लिए एक अत्याधुनिक समाधान है। सटीक नियंत्रण के लिए सिग्नल फीडबैक, रासायनिक प्रतिरोध के लिए फ्लोरीन अस्तर और ऊर्जा-बचत डिजाइन सहित इसकी अनूठी विशेषताएं, इसे अनुप्रयोगों की एक विस्तृत श्रृंखला के लिए एक आदर्श विकल्प बनाती हैं।
उचित स्थापना प्रक्रियाओं का पालन करके और रखरखाव प्रोटोकॉल का पालन करके, यह वाल्व न्यूनतम परिचालन लागत के साथ लंबे समय तक चलने वाला प्रदर्शन प्रदान कर सकता है। अपनी उत्कृष्ट वारंटी नीति के साथ, यह उच्च मांग वाले उद्योगों में व्यवसायों को मानसिक शांति प्रदान करता है।
